NAVMAN的GPS1240天线是一款价格昂贵的12通道GPS天线，定位解码与信号放大处理均在天线单元处理完成后，直接经由电缆输出NMEA0183定位信号语句。

在实际使用过程中，如果遇到需要对电缆进行本地延长而不从厂家另外订购原装延长电缆，或者更换接头进行第三方应用，则必须要了解GPS1240天线的芯线定义。

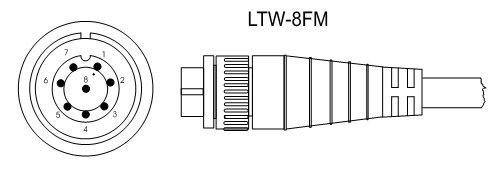

GPS1240的接头使用的是LTW八芯线完全防水接头。

GPS1240的电缆芯线定义如下：

1. 屏蔽层：GND接地
2. 红色：+12Vout 接电源正
3. 白色：
4. 棕色：ToGPS 给GPS天线指令
5. 黄色
6. 绿色：FromGPS 来自GPS信号
7. N/C
8. N/C
