Raymarine (英国雷松)CP200 CHIRP扩展频谱侧扫水下成像声纳
阅读次数:2758 发表于:2015-01-26

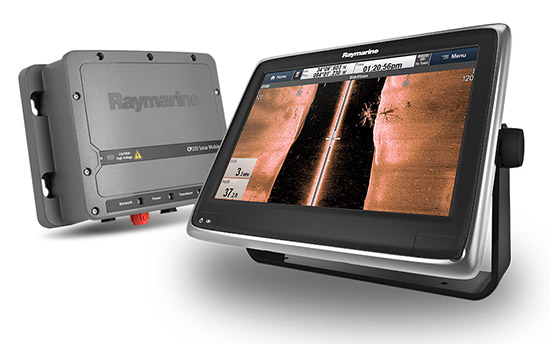

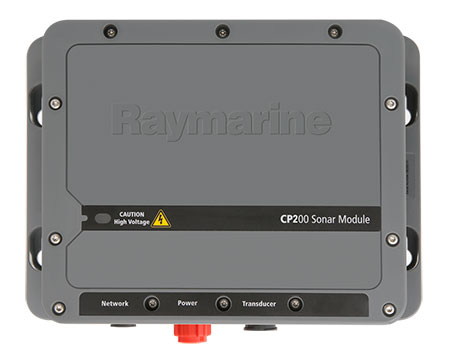

英国雷松(Raymarine)公司的CP200是一款基于CHIRP扩展频谱声纳技术的水下成像声纳处理单元,单边可视范围达到600ft,水下结构与鱼群目标探测更加清晰。

Raymarine CP200扩展频谱声纳水下成像单元的主要特点如下:

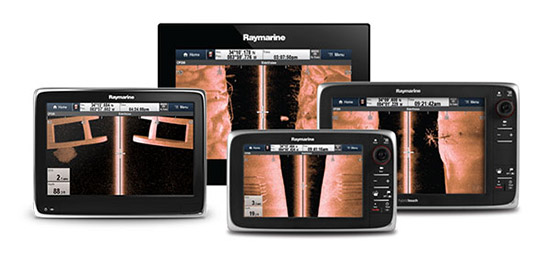

·         网络型兼容a系列、c系列、e系列和gS系列MFD多功能导航仪
·         多重声纳一体兼容
·         水下目标探测的单边覆盖范围达到600ft
·         扩展频谱CHIRP声纳处理单元可提供超清晰水下目标与结构形状图像
·         可在Raymarine数字声纳、扩展频谱CHIRP声纳和扩展频谱CHIRP DownVision下扫水下成像声纳等不同探测源之间进行随意切换
·         可根据浅水区域和深水区域随时调节的CPT-200探头照射角度获得最佳探测效果

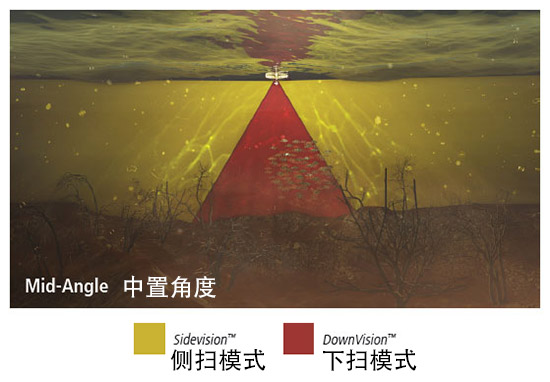

Raymarine CP200可以同时支持侧扫和下扫两种不同显示形式的水下成像画面,基于扩展频谱声纳技术实现图像细腻清晰,几乎达到水下摄影照片的等级。其CHIRP SideVision技术使用双独立探头阵列,通过利用两个高性能探头阵列带专用CHIRP声纳通道进行工作。

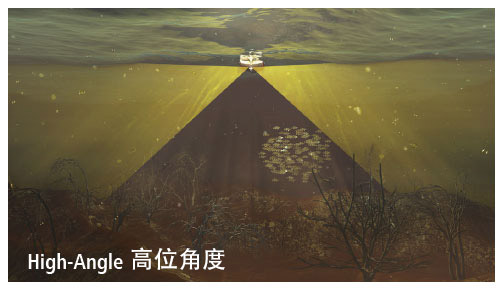

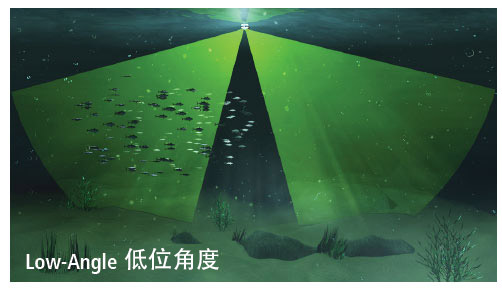

其中高位扫描角度主要用于浅水区域,低位扫描角度主要用于深水区域。独立可调整的探头阵列可以根据不同水深对其SideVision探头角度进行调整,获得最佳探测效果,而且以本船为中线左右单边一侧的探测范围可以达到600ft/183m。
集成CP200的CHIRP DownVision可以获得全180°水下全方位视景。

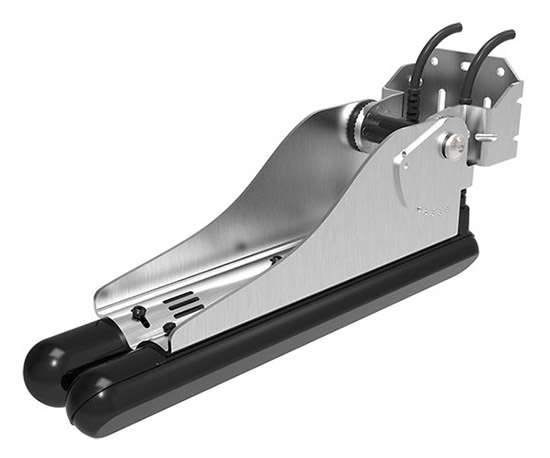

设计独特的CPT-200可调整探头阵列具有以下特点:
·         适用于CP200的侧挂式CHIRP SideVision侧扫声纳探头阵列
·         独立调整左右舷方向探头阵列照射角度,可获得最佳浅水和深水区域的探测效果
·         固定安装支架全不锈钢制作,坚固耐用,并带卡位保护装置
·         C-200侧扫声纳探头具有专利卡位引导设计,使得探头可以很容易地随时恢复原始安装角度位置
Raymarine CP-200基本技术参数:

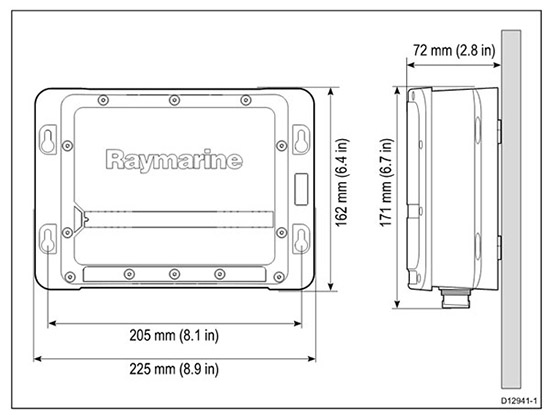

·         整机尺寸:225mm x 162mm x 72mm
·         声纳处理单元整机重量:0.6kg
·         连接接口:电源电缆接头,9芯探头接头和RayNet网络接头
·         声纳通道:双CHIRP SideVision (左舷和右舷)
·         波束覆盖范围:左右舷扇形照射波束 – 横向(左舷/右舷)和纵向(船艏/船尾)
·         范围:最大183米(600英尺)
·         工作电源:12V/24V DC
·         耗电:最大5.6W
·         工作电流:峰值1A
·         防水级别:IPX6和IPX7

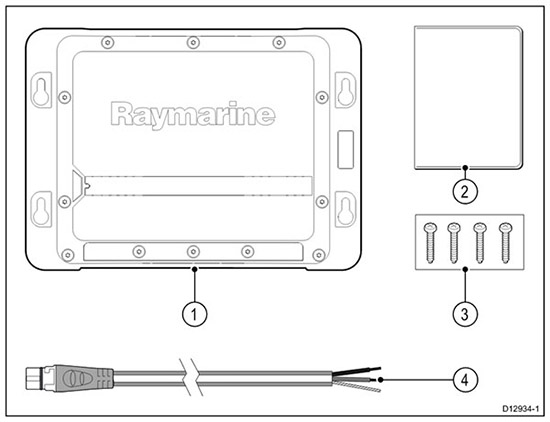

Raymarine CP-200标准包装配置:
1.       CP-200水下成像处理单元 x 1
2.       安装使用说明书 x 1
3.       安装螺丝 x 4
4.       1m电源电缆 x 1
